三通Tee

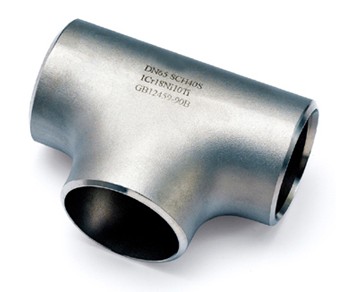

等徑三通 |

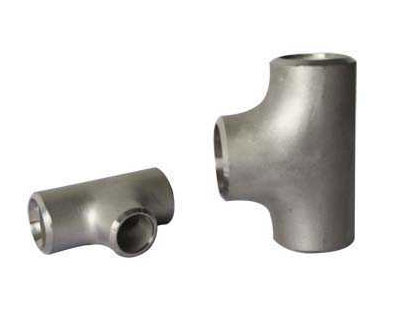

異徑三通 |

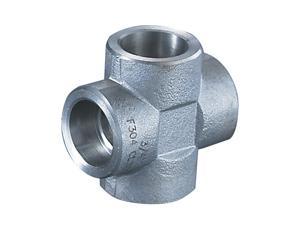

高壓四通 |
 |
 |
|
公稱通徑
坡口處外徑
中心至端面
D1
D2
DN
NPS
A系列
B系列
A系列
B系列
C
M
15×15×15
1/2×1/2×1/2
21.3
18
21.3
18
25
25
15×15×10
1/2×1/2×3/8
21.3
18
17.3
14
25
25
15×15×8
1/2×1/2×1/4
21.3
18
13.7
10
25
25
20×20×20
3/4×3/4×3/4
26.9
25
26.9
25
29
29
20×20×15
3/4×3/4×1/2
26.9
25
21.3
18
29
29
20×20×10
3/4×3/4×3/8
26.9
25
17.3
14
29
29
25×25×25
1×1×1
33.7
32
33.7
32
38
38
25×25×20
1×1×3/4
33.7
32
26.9
25
38
38
25×25×15
1×1×1/2
33.7
32
21.3
18
38
38
32×32×32
1.1/4×1.1/4×1.1/4
42.4
38
42.4
38
48
48
32×32×25
1.1/4×1.1/4×1
42.4
38
33.7
32
48
48
32×32×20
1.1/4×1.1/4×3/4
42.4
38
26.9
25
48
48
32×32×15
1.1/4×1.1/4×1/2
42.4
38
21.3
18
48
48
40×40×40
1.1/2×1.1/2×1.1/2
48.3
45
48.3
45
57
57
40×40×32
1.1/2×1.1/2×1.1/4
48.3
45
42.4
38
57
57
40×40×25
1.1/2×1.1/2×1
48.3
45
33.7
32
57
57
40×40×20
1.1/2×1.1/2×3/4
48.3
45
26.9
25
57
57
40×40×15
1.1/2×1.1/2×1/2
48.3
45
21.3
18
57
57
50×50×50
2×2×2
60.3
57
60.3
57
64
64
50×50×40
2×2×1.1/2
60.3
57
48.3
45
64
60
50×50×32
2×2×1.1/4
60.3
57
42.4
38
64
57
50×50×25
2×2×1
60.3
57
33.7
32
64
51
50×50×20
2×2×3/4
60.3
57
26.9
25
64
44
65×65×65
2.1/2×2/1/2×2.1/2
73.0
76
73.0
76
76
76
65×65×50
2.1/2×2/1/2×2
73.0
76
60.3
57
76
70
65×65×40
2.1/2×2/1/2×1.1/2
73.0
76
48.3
45
76
67
65×65×32
2.1/2×2/1/2×1.1/4
73.0
76
42.4
38
76
64
65×65×25
2.1/2×2/1/2×1
73.0
76
33.7
32
76
57
80×80×80
3×3×3
88.9
89
88.9
89
86
86
80×80×65
3×3×2.1/2
88.9
89
73.0
76
86
83
80×80×50
3×3×2
88.9
89
60.3
57
86
76
80×80×40
3×3×1.1/2
88.9
89
48.3
45
86
73
80×80×32
3×3×1.1/4
88.9
89
42.4
38
86
70
90×90×90
3.1/2×3.1/2×3.1/2
101.6
-
101.6
-
95
95
90×90×80
3.1/2×3.1/2×3
101.6
-
88.9
89
95
92
90×90×65
3.1/2×3.1/2×2.1/2
101.6
-
73.0
76
95
89
90×90×50
3.1/2×3.1/2×2
101.6
-
60.3
57
95
83
90×90×40
3.1/2×3.1/2×1.1/2
101.6
-
48.3
45
95
79
100×100×100
4×4×4
114.3
108
114.3
108
105
105
100×100×90
4×4×3.1/2
114.3
108
101.6
-
105
102
100×100×80
4×4×3
114.3
108
88.9
89
105
98
100×100×65
4×4×2.1/2
114.3
108
73.0
76
105
95
100×100×50
4×4×2
114.3
108
60.3
57
105
89
100×100×40
4×4×1.1/2
114.3
108
48.3
45
105
86
125×125×125
5×5×5
141.3
133
141.3
133
124
124
125×125×100
5×5×4
141.3
133
114.3
108
124
117
125×125×90
5×5×3.1/2
141.3
-
101.6
-
124
114
125×125×80
5×5×3
141.3
133
88.9
89
124
111
125×125×65
5×5×2.1.2
141.3
133
73.0
76
124
108
125×125×50
5×5×2
141.3
133
60.3
57
124
105
150×150×150
6×6×6
168.3
159
168.3
159
143
143
150×150×125
6×6×5
168.3
159
141.3
133
143
137
150×150×100
6×6×4
168.3
159
114.3
108
143
130
150×150×90
6×6×3.1/2
168.3
-
101.6
-
143
127
150×150×80
6×6×3
168.3
159
88.9
89
143
124
150×150×65
6×6×2.1/2
168.3
159
73.0
76
143
121
200×200×200
8×8×8
219.1
219
219.1
219
178
178
200×200×150
8×8×6
219.1
219
168.3
159
178
168
200×200×125
8×8×5
219.1
219
141.4
133
178
162
200×200×100
8×8×4
219.1
219
114.3
108
178
156
200×200×90
8×8×3.1/2
219.1
-
101.6
-
178
152
250×250×250
10×10×10
273.0
273
273.0
273
216
216
250×250×200
10×10×8
273.0
273
219.1
219
216
203
250×250×150
10×10×6
273.0
273
168.3
159
216
194
250×250×125
10×10×5
273.0
273
141.3
133
216
191
250×250×100
10×10×4
273.0
273
114.3
108
216
184
300×300×300
12×12×12
323.9
325
323.9
325
254
254
300×300×250
12×12×10
323.9
325
273.0
273
254
241
300×300×200
12×12×8
323.9
325
219.1
219
254
229
300×300×150
12×12×6
323.9
325
168.3
159
254
219
300×300×125
12×12×5
323.9
325
141.3
133
254
216
350×350×350
14×14×14
355.6
377
355.6
377
279
279
350×350×300
14×14×12
355.6
377
323.9
325
279
270
350×350×250
14×14×10
355.6
377
273.0
273
279
257
350×350×200
14×14×8
355.6
377
219.1
219
279
248
350×350×150
14×14×6
355.6
377
168.3
159
279
238
400×400×400
16×16×16
406.4
426
406.4
426
305
305
400×400×350
16×16×14
406.4
426
355.6
377
305
305
400×400×300
16×16×12
406.4
426
323.9
325
305
295
400×400×250
16×16×10
406.4
426
273.0
273
305
283
400×400×200
16×16×8
406.4
426
219.1
219
305
273
400×400×150
16×16×6
406.4
426
168.3
159
305
264
450×450×450
18×18×18
457
480
457
480
343
343
450×450×400
18×18×16
457
480
406.4
426
343
330
450×450×350
18×18×14
457
480
355.6
377
343
330
450×450×300
18×18×12
457
480
323.9
325
343
321
450×450×250
18×18×10
457
480
273.0
273
343
308
450×450×200
18×18×8
457
480
219.1
219
343
298
500×500×500
20×20×20
508
530
508
530
381
381
500×500×450
20×20×20
508
530
457
480
381
368
500×500×400
20×20×20
508
530
406.4
426
381
356
500×500×350
20×20×20
508
530
355.6
377
381
356
500×500×300
20×20×20
508
530
323.9
325
381
346
500×500×250
20×20×20
508
530
273.0
273
381
333
500×500×200
20×20×20
508
530
219.1
219
381
324
550×550×550
22×22×22
559
-
559
-
419
419
550×550×500
22×22×20
559
-
508
-
419
406
550×550×450
22×22×18
559
-
457
-
419
394
550×550×400
22×22×16
559
-
406.4
-
419
381
550×550×350
22×22×14
559
-
355.6
-
419
381
550×550×300
22×22×12
559
-
323.9
-
419
371
550×550×250
22×22×10
559
-
273.0
-
419
359
600×600×600
24×24×24
610
630
610
630
432
432
600×600×550
24×24×22
610
-
559
-
432
432
600×600×500
24×24×20
610
630
508
530
432
432
600×600×450
24×24×18
610
630
457
480
432
419
600×600×400
24×24×16
610
630
406.4
426
432
406
600×600×350
24×24×14
610
630
355.6
377
432
406
600×600×300
24×24×12
610
630
323.9
325
432
397
600×600×250
24×24×10
610
630
273.0
273
432
384
650×650×650
26×26×26
660
-
660
-
495
495
650×650×600
26×26×24
660
-
610
-
495
483
650×650×550
26×26×22
660
-
559
-
495
470
650×650×500
26×26×20
660
-
508
-
495
457
650×650×450
26×26×18
660
-
457
-
495
444
650×650×400
26×26×16
660
-
406.4
-
495
432
650×650×350
26×26×14
660
-
355.6
-
495
432
650×650×300
26×26×12
660
-
323.9
-
495
422
700×700×700
28×28×28
711
720
711
720
521
521
700×700×650
28×28×26
711
-
660
-
521
521
700×700×600
28×28×24
711
720
610
630
521
508
700×700×550
28×28×22
711
-
559
-
521
495
700×700×500
28×28×20
711
720
508
529
521
483
700×700×450
28×28×18
711
720
457
478
521
470
700×700×400
28×28×16
711
720
406.4
426
521
457
700×700×350
28×28×14
711
720
355.6
377
521
457
700×700×300
28×28×12
711
720
323.9
325
521
448
750×750×750
30×30×30
762
-
762
-
559
559
750×750×700
30×30×28
762
-
711
-
559
546
750×750×650
30×30×26
762
-
660
-
559
546
750×750×600
30×30×24
762
-
610
-
559
533
750×750×550
30×30×22
762
-
559
-
559
521
750×750×500
30×30×20
762
-
508
-
559
508
750×750×450
30×30×18
762
-
457
-
559
495
750×750×400
30×30×16
762
-
406.4
-
559
483
750×750×350
30×30×14
762
-
355.6
-
559
483
750×750×300
30×30×12
762
-
323.9
-
559
473
750×750×250
30×30×10
762
-
273.0
-
559
460
800×800×800
32×32×32
813
820
813
820
597
597
800×800×750
32×32×30
813
-
762
-
597
584
800×800×700
32×32×28
813
820
711
720
597
572
800×800×650
32×32×26
813
-
660
-
597
572
800×800×600
32×32×24
813
820
610
630
597
559
800×800×550
32×32×22
813
-
559
-
597
546
800×800×500
32×32×20
813
820
508
529
597
533
800×800×450
32×32×18
813
820
457
478
597
521
800×800×400
32×32×16
813
820
406.4
426
597
508
800×800×350
32×32×14
813
820
355.6
377
597
508
850×850×850
34×34×34
864
-
864
-
635
635
850×850×800
34×34×32
864
-
813
-
635
622
850×850×750
34×34×30
864
-
762
-
635
610
850×850×700
34×34×28
864
-
711
-
635
597
850×850×650
34×34×26
864
-
660
-
635
597
850×850×600
34×34×24
864
-
610
-
635
584
850×850×550
34×34×22
864
-
559
-
635
572
850×850×500
34×34×20
864
-
508
-
635
559
850×850×450
34×34×18
864
-
457
-
635
546
850×850×400
34×34×16
864
-
406.4
-
635
533
900×900×900
36×36×36
914
920
914
920
673
673
900×900×850
36×36×34
914
-
864
-
673
660
900×900×800
36×36×32
914
920
813
820
673
648
900×900×750
36×36×30
914
-
762
-
673
635
900×900×700
36×36×28
914
920
711
720
673
622
900×900×650
36×36×26
914
-
660
-
673
622
900×900×600
36×36×24
914
-
610
-
673
610
900×900×550
36×36×22
914
-
559
-
673
597
900×900×500
36×36×20
914
920
508
529
673
584
900×900×450
36×36×18
914
920
457
478
673
572
900×900×400
36×36×16
914
920
406.4
426
673
559
備注：
Nominal Diameter
Outside Diameter
Center to End
Series A
Series B
Series A
Series B
上述三通尺寸符合GB/T12459、GB/T13401、ASME B16.9、SH3408、SH3409、HG/T21635、HG/T21631、SY/T05010標準。
Note:
The dimensions conform to GB/T12459, GB/T13401, ASME B16.9, SH3408, SH3409, HG/T21635, HG/T21631, SY/T05010 standard.
